Прошивка flash-памяти 25xxx через программатор USBasp

Прошивка flash-памяти 25xxx через программатор USBasp

Микросхемы флеш-памяти eeprom серии 25xxx широко применяются в микроэлектронике. В частности, в современных телевизорах и материнских платах в 25xxx хранится прошивка биоса. Перепрошивка 25xxx осуществляется по интерфейсу SPI, в чем и заключается отличие этих микросхем от флеш-памяти семейства 24xxx, которые шьются по i2c(квадратная шина).

Соответственно, для чтения/стирания/записи 25xxx нужен SPI-программатор. Одним из самых дешевых вариантов программаторов для этой цели является USBasp, который стоит смешные деньги- с доставкой всего около 2$ на ебее. В свое время я купил себе такой для программирования микроконтроллеров. Теперь мне понадобилось прошить не микроконтроллер, а SPI-флеш и решено было им воспользоваться.

Оказалось, что сам по себе USBasp с оригинальной прошивкой такую память не шьет, но отечественный программист с ником Tifa (низкий поклон ему и долгих лет жизни) модернизировал прошивку USBasp специально для обеспечения возможности работы с флеш-памятью. Постоянная ветка обсуждения альтернативной прошивки USBasp от Tifa, связь с автором и ссылки на файлы тут: http://forum.easyelectronics.ru/viewtopic.php?f=17&t=10947

Забегая вперед скажу, что прошивка от Tifa работает, микросхемы 25xxx шьются. Кстати, кроме 25xxx, модифицированный программатор рассчитан на работу с 24xxx и Microwire.

1. Перепрошивка USBasp

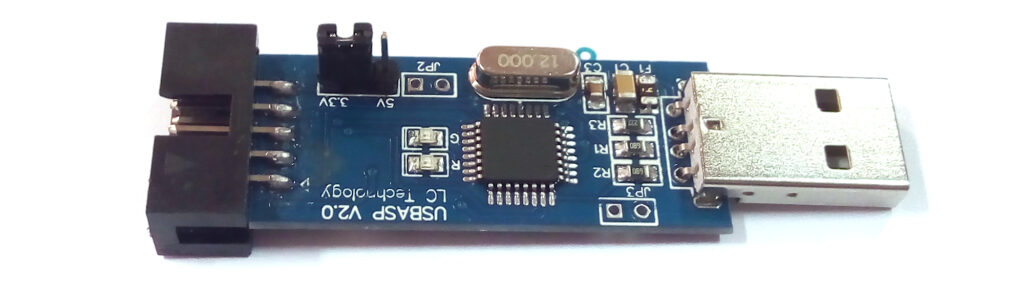

Сначала нужно замкнуть контакты J2:

Лично я не просто замкнул, а впаял в контакты переключатель:

При замкнутых контактах J2 (это у меня переключатель в положении вправо) USBasp переходит в режим готовности к перепрошивке.

Сам себя USBap перепрошить не может, поэтому нужен еще один программатор. USBasp как бы оказывается в положении хирурга, который не может сам себе вырезать аппендикс и просит друга помочь. Для перепрошивки USBasp я использовал самодельный программатор AVR910, но для одного раза можно по-быстрому за пару минут спаять программатор «5 проводков», который состоит всего-лишь  из одного разъема LPT и 5 резисторов.

Подключаем программатор к USBasp:



Теперь идем на форум альтернативной прошивки от Tifa, в самом верхнем посте находим и качаем архив с последней прошивкой  и ПО.

Находим там файл mega8.hex, это и есть альтернативная прошивка для USBasp.

Запускаем CodeVisionAvr (я использую версию 2.0.5), выставляем настройки программатора: Settings-> Programmer.

Устанавливаем настройки записи: Tools->Chip programmer. Выбираем чип Atmega8L, именно такой стоит на USBasp. Фьюзы не выставляем- те, что надо, уже прошиты в чипе. Остальные настройки оставляем по умолчанию.

Стираем старую программу USBasp: Program-> Erase chip.

Открываем файл прошивки mega8.hex: File-> Load flash.

Перепрошиваем USBasp: Program-> Flash.

Если прошла запись и не выдало сообщение об  ошибке, значит альтернативная прошивка благополучно прошита в USBasp. Теперь USBasp может не только шить AVR-микроконтроллеры, как раньше, но еще и работать с флеш-памятью. Размыкаем контакты J2, что бы USBasp снова перешел в режим программатора.

Теперь проверим, видит ли Windows 7 x86 этот программатор. Вставляем USBasp в USB и… система пишет «USBasp не удалось найти драйвер». Понятно, нужно установить драйвер. Но драйверов в скачанном на форуме архиве нет, их нужно скачать на родном сайте USBasp тут, оригинальные драйвера подходят и для модифицированного программатора. Скачали, установили, Win7 увидела программатор, все ок. Впрочем, я программирую микроэлектронику на ноутбуке с WinXP, она тоже после установки драйверов видит программатор.

 2. Площадка для подключения USBasp к микросхеме 25xxx DIP

Теперь нужно подготовить площадку для программирования 25xxx. Я это сделал на макетной плате по такой схеме:

3. Прошивка микросхем 25xxx через USBasp

Для прошивки 25xxx через модифицированный USBasp используется программа AsProgrammer, которая тоже есть в архиве.

Для примера, поработаем с микросхемой Winbond 25×40.  Запускаем AsProgrammer, ставим режим работы SPI и выбираем тип микросхемы: Микросхема-> SPI-> Winbond->…

… и видим, что W25X40 в списке нет. Что же, тогда заполним параметры микросхемы вручную. Находим мануал на Winbond 25X40 и там на странице 4 видим такие параметры:

Эти параметры вносим сюда:

Подключаем USBasp к компьютеру и микросхеме Winbond 25×40:

С помощью кнопок «прочитать», «записать», «стереть», проверяем работу программатора:

Все ок.

Только нужно учесть, что перед тем, как что-то записать в микросхему, сначала нужно выставить: Настройки-> Проверка записи, что бы после записи прошивки в микросхему была выполнена проверка на соответствие того, что писали тому, что в итоге записали. Это немаловажная вещь, потому что если прошивку делать не на очищенный чип, в него запишется чёрт-те что. Поэтому сначала нужно стереть микросхему, а затем только проводить ее запись.

Благодаря прошивке от Tifa дешевый китайский программатор USBasp теперь умеет работать с микросхемами flash-памяти eeprom 25xxx. Теоретически еще может работать c 24xxx и Microwire, но я проверил только работу с 25xxx.

UPD1:
Оказывается, такую же прошивку можно записать и в программатор AVR910. Тогда он тоже будет работать с flash-памятью 25xxx: Программатор ISP памяти из AVR910.
